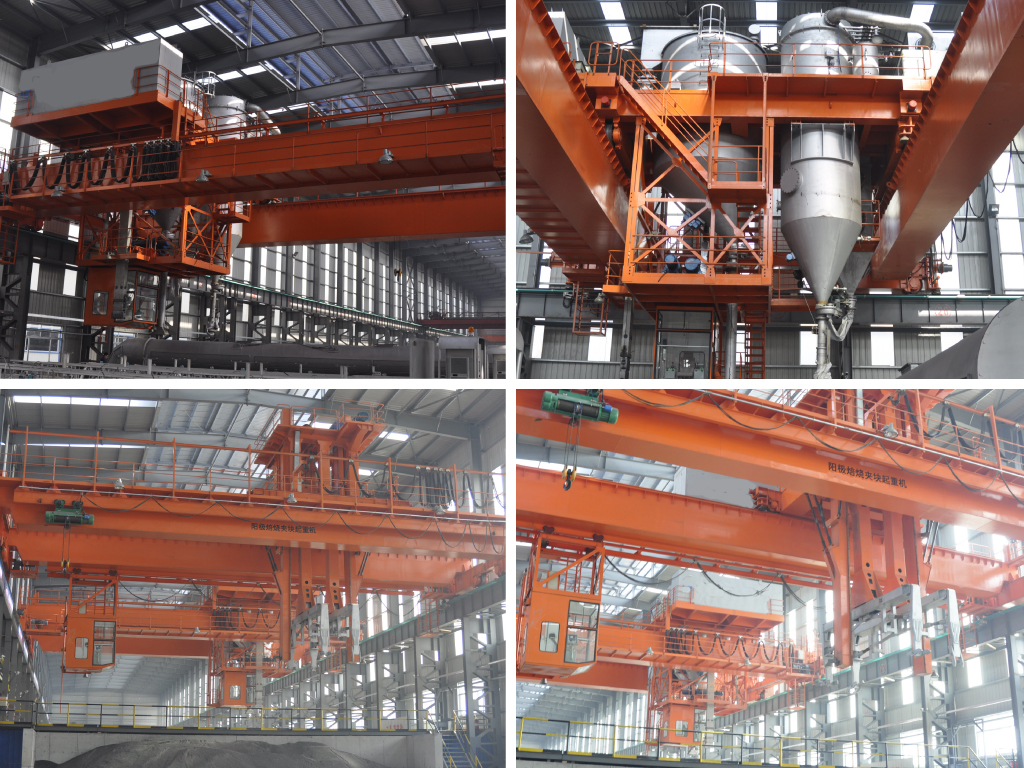

阳极焙烧炉用多功能机组（FTM）指具有真空物料输送系统，阳极炭块夹钳装置的专用起重机，是用于焙烧铝电解用阳极炭块的专用设备。
1. 阳极焙烧炉用多功能机组的功能
（1）装炉 将未焙烧的阳极块（生块）装入焙烧炉坑。
（2）填充 将料箱内粒状焦炭填充到焙烧炉与阳极块的空隙间，并覆盖顶部。
（3）吸料 将炉内填充吸料到料仓内。
（4）出炉 将烧好的阳极块（熟块）从焙烧炉中取出并送到输送带或指定地点。
（5）其他辅助吊运工作
2. 主要技术参数
吸料能力：30t/h、40t/h、65t/h
工作级别：A8
阳极夹钳起重量：2x6t（或夹起14块阳极块的重量）。
填充焦炭状态：粒度0.8~5mm，温度450℃（短时600℃）。
3.阳极焙烧炉用多功能机组的构造
阳极焙烧炉用多功能机组有多种不同的构造，主要区别是阳极夹钳机构设置在工具小车上或单独设置，不同的设置形式使整机结构发生变化。因为功能相同，各系统的构造变化不大。下面介绍的是通用的阳极焙烧炉多功能机组构造。
阳极焙烧炉用多功能机组是由电气传动和控制系统、工具小车、桥架、起重机运行机构、电动葫芦等组成的。
|
